Mit dem Modul „Konfigurator-/Excel Schnittstelle PLUS“ lassen sich, zusätzlich zu den Möglichkeiten des Moduls „Konfigurator-/ Excel Schnittstelle“, auch komplette Konstruktionen und Baugruppen-Strukturen über externe Produkt-Konfiguratoren steuern.
So können Variablen und Attribute für mehrstufige Baugruppenstrukturen automatisiert gesetzt sowie Konstruktionen aus parametrisierten Einzelteilen neu aufgebaut und aktualisiert werden. Konfigurationsänderungen berücksichtigen dabei auch individuelle Änderungen an Geometrien und der Teilestruktur. Durch einen Spooler-Betrieb und vordefinierte Automatismen zur Generierung von Beschriftungen, Positionsnummern, Stücklisten, Zeichnungen und Schnittstellendateien lässt sich der Modul auch in Web-basierten Produktkonfiguratoren einsetzen.
Kategorie: Lösungen
Mit dem Modul „Konfigurator Schnittstelle“ können Variablen und Attribute eines HiCAD-Teils über Excel-basierte Konfiguratoren gesteuert werden.
Die Excel-Datei kann dabei direkt in das HiCAD-Teil einfügefügt werden wodurch sich die Konfiguration auch ohne Zugriff auf die Originaldatei ändern lässt.
Alternativ kann das Teil mit der Originaldatei verknüpft und bei Änderungen an der Konfiguration aktualisiert werden.
…
Zur flexiblen 3D-Modellierung von Ketten stellt diese Designvariante umfangreiche Parameter zur Verfügung. Kettennormen lassen sich über die HiCAD Werksnormkataloge auswählen und können auch jederzeit individuell erweitert werden. Kettenverläufe können über freie Punkte + Radius, Kreisbögen oder freie Skizzenverläufe individuell definiert werden. Bei Änderung der Bezugselemente passt sich der Kettenverlauf optional an die geänderte Geometrie an.
Mit der Optimierung der Kettenlänge für minimale Überlappung von Anfangs-/ Endglied, ergibt sich eine umfassende Lösung für die Erzeugung von Ketten.
Diese Lösung bietet umfassende Zusatzfunktionen zur Analyse und Optimierung von Konstruktionen, 3D-Teilen und 3D-Teilestrukturen die in HiCAD erstellt, oder über 3D-Schnittstellen importiert wurden.
Mit den automatisierten Korrektur- und Vereinfachungs-Funktionen und den Erweiterungen für die Definition und Verwaltung vereinfachter Ersatz-Referenzen kann, speziell bei großen Konstruktionen, die Aufbereitung für den Daten-Export oder für die Verwendung komplexer Maschinen in der Layout-Konstruktion deutlich vereinfacht werden.
Auch für die im Bauwesen weit verbreitete „BIM / IFC – Schnittstelle“ lassen sich mit den Vereinfachungsfunktionen aus einem exakten LOD400-Modell automatisiert vereinfachte Modelle für LOD100-LOD300 generieren.
Durch Funktionen wie „Gleichteile intern referenzieren“ läßt sich zudem auch speziell für den STEP- und IFC-Export die Datenmenge deutlich redzieren.
EIn Auszug der verfügbaren Optimierungsfunktionen ist im Bild rechts dargestellt.

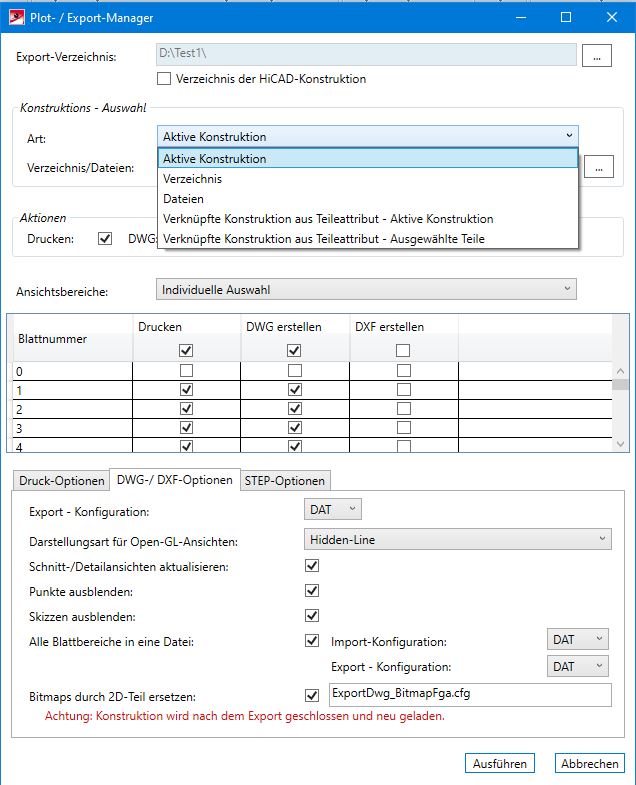

Automatisierter Druck und Export von HiCAD-Konstruktionen und HiCAD-Teilen, mit umfangreichen Spezial-Optionen.
- Export-Verzeichnis individuell oder wie Konstruktion
- Konstruktions-Auswahl:
- aktive Konstruktion
- Konstruktion in Verzeichnis inklusive Unterverzeichnis
- ausgewählte Konstruktionen
- Konstruktionen die über Attributwert mit Teilen verknüpft sind
- Gleichzeitiger Druck und Export als DWG, DXF und STEP
- Druck / Export aller oder ausgewählter Blattbereiche
- Umfangreiche Spezialoptionen für Druck und Export, z.B.
- Schriftfeld-Aktualisierung vor Druck/Export
- Schattierte Ansichten umstellen vor DWG /DXF-Export
- Schnittansichtsaktualisierung vor Druck / Export
- Alle Blattbereiche in eine DWG-/DXF-Datei
- Bitmap-Ersatz durch 2D-Teil vor DWG/DXF-Export
- Frei konfigurierbare Namensgenerierung für STEP
- Interne Gleichteil-Referenzierung vor STEP_Export
- …
Mit den Zusatzfunktionen zur Raum- und Deckenplanung erfolgt eine teil-automatisierte Generierung von Räumen, Wänden und Decken auf Basis eines 3D-Grundrisses.
